Logiciel de calcul de plancher chauffant hydraulique
Thermensio Plancher reprend les déperditions de Thermensio PAC, choisit le pas de pose de chaque pièce, calcule les boucles, les débits et l'équilibrage, et vérifie les températures de surface et de départ selon la NF EN 1264 et le NF DTU 65.14.
Ce que calcule Thermensio Plancher
Pas de pose
Par pièce, avec zone périphérique si nécessaire, selon le revêtement de sol et l'isolant sous tubes.
Températures
Température de départ, écart aller-retour et température de surface limitée à 28 °C en zone de séjour.
Boucles
Nombre et longueur des boucles dans la limite du tube, débit et perte de charge de chacune.
Équilibrage et circulateur
Réglage des vannes du collecteur et débit-pression demandé au circulateur.
Pertes vers le bas
Selon l'isolant sous tubes et ce qui se trouve sous le plancher : local chauffé, terre-plein, local non chauffé ou extérieur.
Appoint
Puissance non couverte signalée pièce par pièce (salle de bains, pièce très déperditive), avec l'appoint à prévoir.
Les contrôles écrits sur chaque note

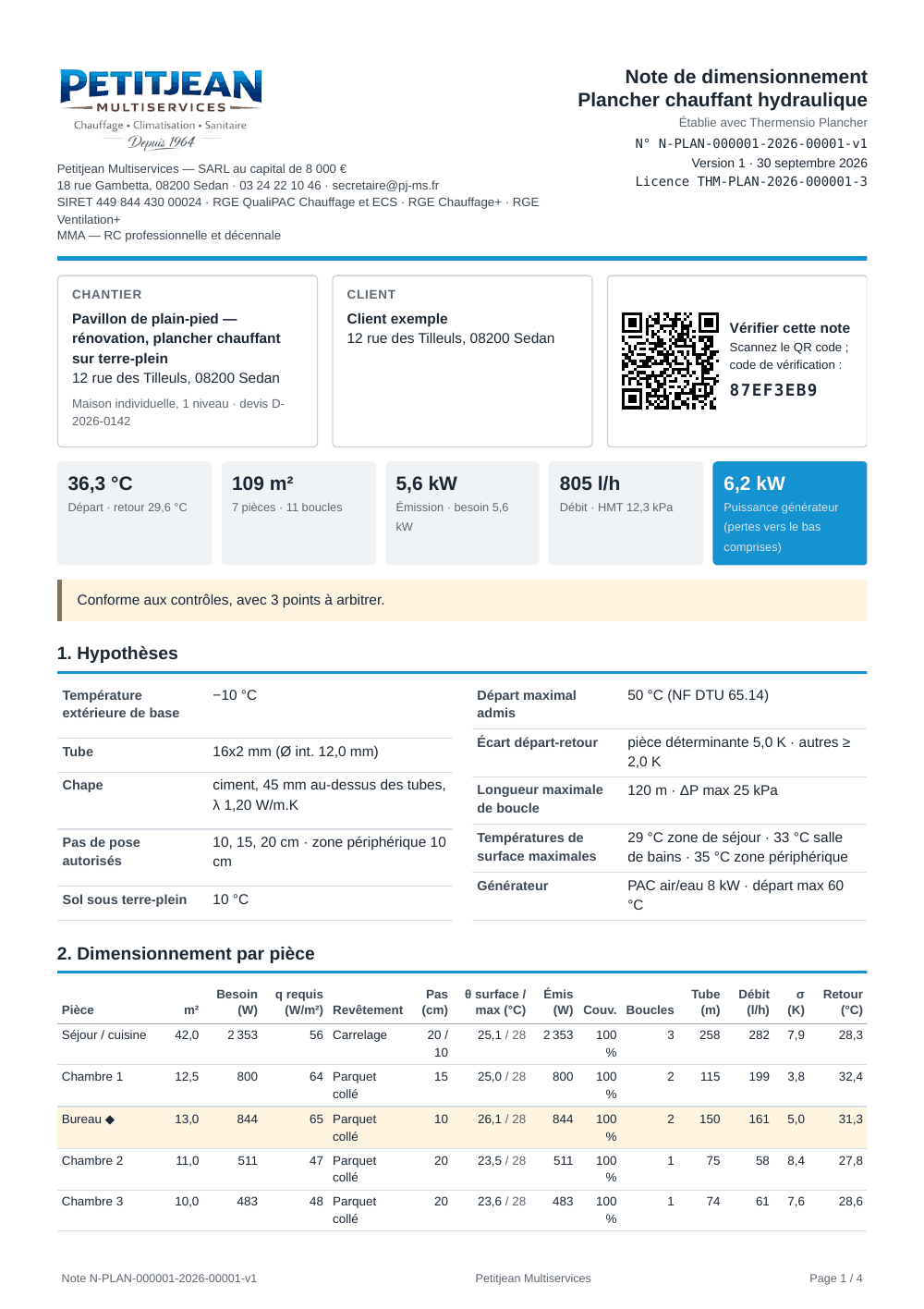

La section « Conformité » de la note reprend ces points avec leur criticité et un statut : conforme, non conforme, ou à vérifier sur chantier.
| Point contrôlé | Référence |
|---|---|
| Température de départ de 50 °C au plus | NF DTU 65.14 |
| Température de surface du sol de 28 °C au plus en tout point | Arrêté du 23 juin 1978, NF DTU 65.14 |
| Isolant sous tubes adapté au local sous-jacent | NF DTU 65.14, NF EN 1264 |
| Résistance du revêtement de 0,15 m²·K/W au plus | NF EN 1264 |
| Longueur des boucles dans la limite du tube | NF EN 1264 |
| Note des émetteurs et régulation par loi d'eau | Grille QualiPAC air/eau |
| Première mise en chauffe 14 jours au moins après la chape | NF DTU 65.14 |
Textes et normes appliqués
Chaque note cite la méthode et la version du moteur de calcul utilisées.
- NF EN 1264Systèmes de surfaces chauffantes et rafraîchissantes à eau
- NF DTU 65.14Exécution de planchers chauffants à eau chaude
- Arrêté du 23 juin 1978Température de surface des planchers chauffants
- Grille d'audit QualiPAC air/eauÉmetteurs et régulation
Questions sur Thermensio Plancher
Faut-il refaire le calcul des déperditions ?
Non. Thermensio Plancher reprend les déperditions pièce par pièce d'un projet Thermensio PAC. Vous pouvez aussi les saisir directement.
Quelle température de surface est retenue ?
28 °C au plus en tout point de la zone de séjour, conformément à l'arrêté du 23 juin 1978. Si une pièce n'est pas couverte à cette limite, la note indique la puissance manquante et l'appoint à prévoir.
Quelle isolation sous les tubes ?
La résistance minimale dépend de ce qui se trouve sous le plancher : local chauffé, terre-plein, local non chauffé ou extérieur. Le logiciel contrôle l'isolant saisi pour chaque pièce et le signale s'il est insuffisant.
Le logiciel gère-t-il le rafraîchissement ?
La version actuelle dimensionne le chauffage. Le rafraîchissement par le plancher n'est pas encore calculé.
Pour aller plus loin
Les autres logiciels de la gamme
Faites votre prochaine note avec Thermensio Plancher
14 jours d'essai, deux notes signées, sans carte bancaire. Votre numéro de licence est attribué dès la création du compte.
