Logiciel de calcul de ventilation : débits, réseau et caisson
Thermensio Ventil détermine les débits réglementaires en logement (arrêté du 24 mars 1982) et en tertiaire (Code du travail, règlement sanitaire départemental), dimensionne le réseau de gaines et vérifie le point de fonctionnement du caisson, jusqu'à la note signée.
Ce que calcule Thermensio Ventil
Débits en logement
Débit d'extraction de chaque pièce de service et débit total minimal selon le nombre de pièces principales, en autoréglable, hygro A ou B, ou double flux.
Débits en tertiaire
Air neuf par occupant selon l'usage des locaux (Code du travail R.4222-6, RSDT art. 64).
Réseau de gaines
Diamètre de chaque tronçon, vitesses, pertes de charge linéiques et singulières, chemin le plus défavorisé.
Caisson
Point de fonctionnement sur la courbe débit-pression du ventilateur, fuites du réseau comprises.
Rejet et prise d'air
Distances entre rejet, prise d'air neuf et ouvrants contrôlées selon le type de bâtiment.
Isolation
Gaines situées hors du volume chauffé signalées si leur isolation est insuffisante.

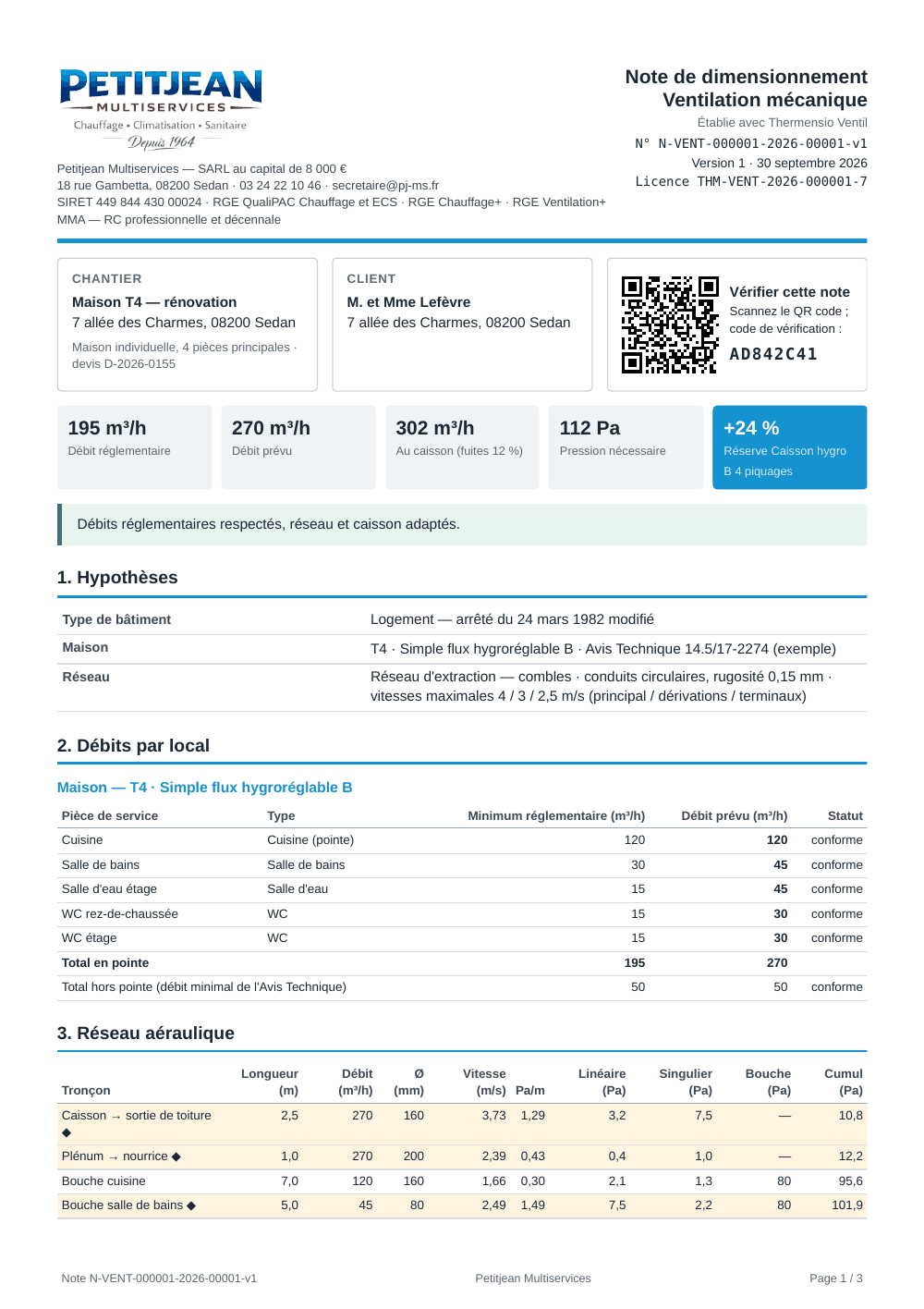

Les contrôles écrits sur chaque note
La section « Conformité » de la note reprend ces points avec leur criticité et un statut : conforme, non conforme, ou à vérifier sur chantier.
| Point contrôlé | Référence |
|---|---|
| Débit de chaque pièce de service conforme à l'arrêté | Arrêté du 24 mars 1982 modifié |
| Débit total minimal du logement atteint | Arrêté du 24 mars 1982 modifié |
| Air neuf par occupant en tertiaire | Code du travail R.4222-6, RSDT art. 64 |
| Rejet à 8 m au moins des prises d'air neuf et des ouvrants (tertiaire) | RSDT art. 63-1 |
| Gaines hors volume chauffé isolées | NF DTU 68.3, règles de l'art |
| Point de fonctionnement du caisson | Courbe du fabricant |
Textes et normes appliqués
Chaque note cite la méthode et la version du moteur de calcul utilisées.
- Arrêté du 24 mars 1982 modifiéAération des logements
- Code du travail, art. R.4222-6Débits d'air neuf dans les locaux de travail
- Règlement sanitaire départemental typeArt. 63-1 et 64
- NF DTU 68.3Installations de ventilation mécanique
Questions sur Thermensio Ventil
Quels systèmes de ventilation sont pris en charge ?
VMC simple flux autoréglable, hygroréglable A et B, et double flux, en logement comme en tertiaire.
Le logiciel calcule-t-il le réseau de gaines ?
Oui : diamètre de chaque tronçon dans la série normalisée, vitesse, pertes de charge et chemin le plus défavorisé, puis point de fonctionnement du caisson sur sa courbe.
Que se passe-t-il au-delà de 7 pièces principales ?
La table de l'arrêté s'arrête à 7 pièces. Au-delà, Thermensio ajoute 15 m³/h par pièce supplémentaire et l'indique sur la note comme hypothèse du logiciel.
La note sert-elle pour la qualification Ventilation+ ?
Elle reprend les débits réglementaires, le réseau et les contrôles d'installation. Les exigences documentaires dépendent de votre organisme de qualification : vérifiez-les pour votre cas.
Pour aller plus loin
Les autres logiciels de la gamme
Faites votre prochaine note avec Thermensio Ventil
14 jours d'essai, deux notes signées, sans carte bancaire. Votre numéro de licence est attribué dès la création du compte.
